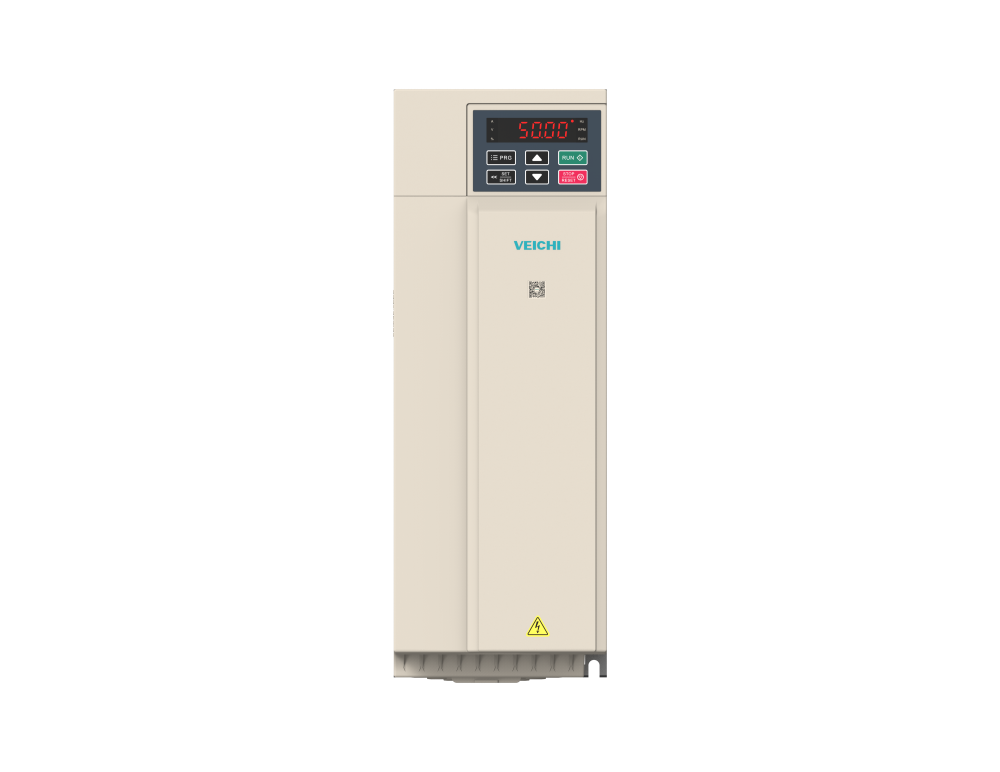

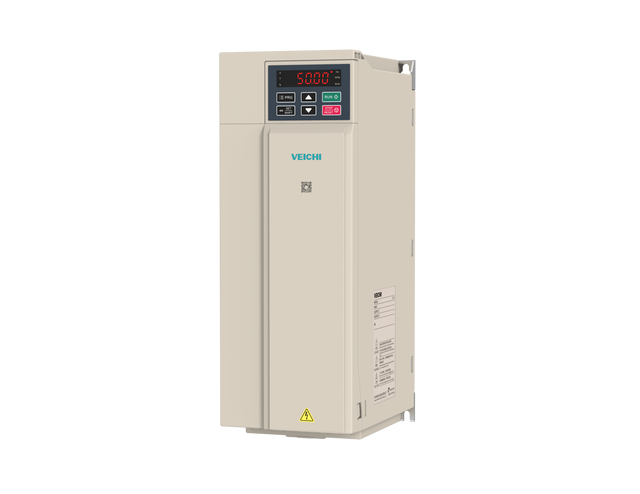

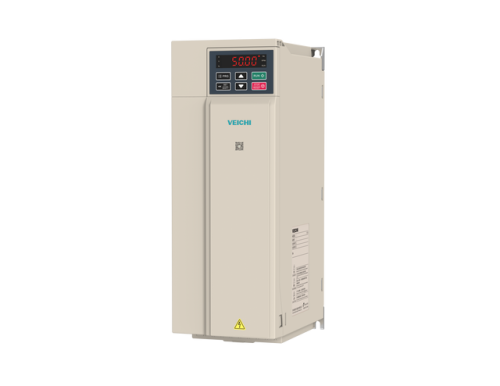

Преобразователь частоты AC310-T3-7R5G/011P-B
Серия продукта
|
AC310 |
Номинальный ток (In), A
|
4/6 |
Монтаж
|
настенный, шкафной |
Номинальное напряжение питания (Uns), V
|
380VAC |
Габаритные размеры (HxDxW), mm
|
200х76х155 |
Номинальная частота (f), Hz
|
50/60 ±5 % |
Глубина монтажа, установки
|
155 |
Номинальный ток AC-6b (In), A
|
7500 |
Выходное напряжение, V
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температура окружающей среды (рабочая), °С
|
-10_+50 |
Номинальный ток AC-4 (660/690V), A
|
1500 |
Ширина ламели, mm
|
цифровое задание: 0,01 гц. аналоговое задание: 0,05 % от максимальной частоты |
Входное напряжение, V
|
3х380 |
Допустимые отклонения, %
|
коэффициент дисбаланса напряжения <3 степень искажения соответствует требованиям IEC61800-2 |
Точность регулирования частоты на выходе, %
|
± 0,5 от максимального значения частоты |
Перегрузочная способность по току от номинального значения
|
150 % в течение 60 с, 150 % в течение 89 с, 120 % в течение 35 с, 110 % в течение 105 с |
Режим управления двигателем
|
U/f, векторное управление без/с обратной связью |
Модуляция
|
оптимизированная пространственно-векторная ШИМ |
Диапазон регулирования скорости
|
векторное управление без о/с: 1:100 векторное управление с о/с: 1:1000 |
Точность поддержания установившейся скорости
|
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
Пусковой момент
|
векторное управление без о/с: 150 % от 0,5 Гц векторное управление с о/с: 200 % от 0 Гц |
Скорость реакции на изменение момента
|
векторное управление без о/с: <20 мс векторное управление с о/с: <10 мс |
Точность поддержания скорости
|
Векторное управление без о/с: ≤2 % Векторное управление c о/с: <0,05 % |
Шаг настройки частоты
|
цифровое задание: 0,01 Гц, аналоговое задание: 0,05 % от максимальной частоты |
Компенсация момента
|
автоматический режим: до 100 %, ручной режим: до 30 % |
Кривая U/f
|
четыре типа: линейная характеристика, самонастраивающаяся характеристика, характеристика понижения момента (вторая зона регулирования от 1,1 до 2,0 мощности), квадратичная характеристика |
Кривые разгона и торможения
|
два типа: линейная кривая, S-образная кривая разгона и торможения, четыре набора времени разгона и торможения; шаг по времени 0,01 с, максимум – 650 с |
Автоматическая регулировка напряжения
|
автоматическое поддержание постоянного выходного напряжения при колебаниях напряжения сети |
Стандартные функции
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Аналоговый вход
|
2 (0–10 В или 0/4–20 мА) |
Аналоговый выход
|
1 (0–10 В, 0/4–20 мА, импульсный), 1 (0–10 В, 0/4–20 мА) |
Цифровые входы и выходы
|
5 входов, 1 выход |
Коммуникация
|
Modbus RTU встроенная Profibus (опция) Profinet (опция) CAN (опция |
Дисплей
|
встроенный цифровой |
Корпус
|
IP20 (принудительное возд. охлаждение) |
Температурная категория
|
-10_+50 |
Степень загрязнения
|
ПИД-регулирование, отслеживание скорости и автозапуск после отключения питания, пропуск резонансных частот, управление верхним и нижним пределами частоты, предустановленные скорости, RS-485, аналоговый выход, частотно-импульсный выход |
Рекомендуемое сечение подключаемого проводника (Сu), mm²
|
U/f, векторное управление без/с обратной связью |
Монтажное положение
|
настенный, шкафной |
Максимальная относительная влажность, %
|
5–95 (без выпадения конденсата) |
Алгоритм управления
|
скалярный (U/f) векторный без о/с векторный с о/с |
Тревога по THD-U, %
|
± 0,5 от максимального значения частоты |
Тревога по THD-I, %
|
векторное управление без о/с: ≤2 % векторное управление c о/с: <0,05 % |
Сохранение в памяти THD-Umax, Umax, T2max
|
векторное управление без о/с: <20 мс векторное управление с о/с: <10 мс |
Максимальная высота над уровнем моря, m
|
1000, при превышении — понижение характеристик 1 %/100 м |
Момент зажатия, Nxm
|
оптимизированная пространственно-векторная шим |
Температура хранения, °С
|
–40_+60 |
Мощность однофазного двигателя AC-3/AC-7 (230V), kW
|
1,5/2,2 |
Выходное напряжение
|
0–100 % входного напряжения (при нормальных условиях, ошибка меньше 5 %) |
Память ошибок
|
5–95 (без выпадения конденсата) |
Рабочий диапазон катушки (AC/DC), V
|
векторное управление без о/с: 150 % от 0,5 гц векторное управление с о/с: 200 % от 0 гц |
Номинальное напряжение входной цепи
|
можно установить от 50 до 100 % от входного напряжения. 100 % при использовании функции компенсации напряжения питания |
Температурная компенсация
|
–40_+60 |
Чувствительность к обрыву фазы
|
5 входов, 1 выход |
Преобразователь частоты AC310-T3-7R5G/011P-B купить по низкой цене у нас
Модернизированной версией преобразователя частоты VEICHI AC300 является изделие серии АС310. В нем сохранились параметры предыдущего типа частотника, а также были реализованы новые технологии. В частности, изменения коснулись функционала и внешнего вида устройства. Инвертор преобразователь частоты купить под ключ вы можете у нас в компании. Наши инженеры всегда готовы в этом вам помочь.
Особенности инвертора преобразователя частоты.
АС310 получил усовершенствованный алгоритм управления, интегрированные приводы и комплексные циклы. Также в изделии реализован новый метод заземления, что позволило решить вопрос электромагнитных помех. Корпус устройства имеет вид книжки, благодаря чему экономится свободное пространство. Печатная плата защищена от коррозии. Именно поэтому все больше заказчиков хотят купить инвертор преобразователь частоты АС310 от VEICHI.
Спецназначение и функции
Инвертор преобразователь частоты имеет функцию расширения отрасли, благодаря которой может быть объединено огромное количество отраслевых параметров. Это, в свою очередь, позволяет реализовать на практике опцию «специального» использования инвертора.
Активно реагировать на Индустрию 4.0
Функция централизованного управления с каждым днем становится все более популярной в связи с постоянно развивающейся сферой интеллектуального производства. Именно поэтому инвертор преобразователь частоты серии АС310 отличается своей универсальностью и способностью взаимодействовать с различными системами (DCS, PLC и т.д.).
Качественные защитные механизмы
В изделии воплощен ряд защитных функций. В частности, защита от короткого замыкания, защита внутреннего буферного реле, защита двигателя и т.д.
Опция подавления ПО
Данная функция обеспечивает подавление пониженного и повышенного напряжения, перегрузки по току, перевозбуждения.
Управление
Управление реализуется за счет привода различных нагрузок, комплексных режимов управления, моторного самообучения и высокоскоростного управления ослаблением поля.
Внешний вид
Есть возможность установки на небольшом расстоянии без зазоров сразу нескольких инверторов, поскольку тепло рассеивается в прямом направлении вверх и вниз. Корпус изделия имеет вид книжки, что способствует уменьшению громкости до 60%. Клавиатура имеет обновленный дизайн.
Простота
Изделие отличается повышенной эффективностью, допускает использование простой проводки, а также оснащено оптимизированными кнопками управления, за счет чего достигается простота использования устройства.
Расширения
В устройстве реализованы расширенные интерфейсы и настройки, а плата способна автоматически распознавать карту расширения.
Применение
Стоит отметить, что если вы хотите купить инвертор преобразователь частоты, то вы можете воспользоваться подбором и настройками всех параметров нашими инженерами. Такие ПЧ используются в промышленной отрасли, а именно в вентиляторах, водяных насосах, станках и ином оборудовании.
